21款+現代庫斯圖（JC02）

1.拆除尾門內飾前，先檢查尾門的左右間隙，尾門臺階情況;

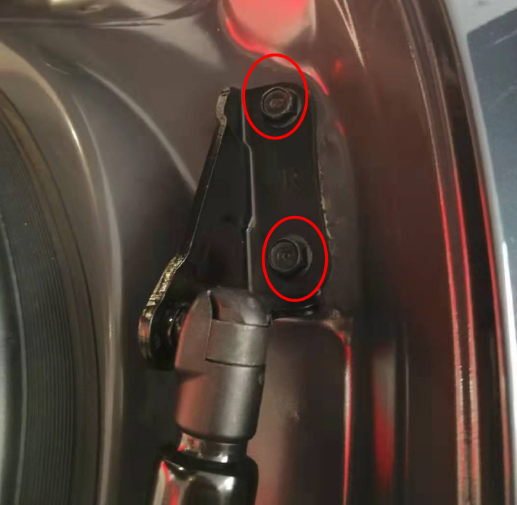

2.拆下原車的左右撐桿和尾門內飾板，注意拆裝過程需要頂門,防止砸傷;

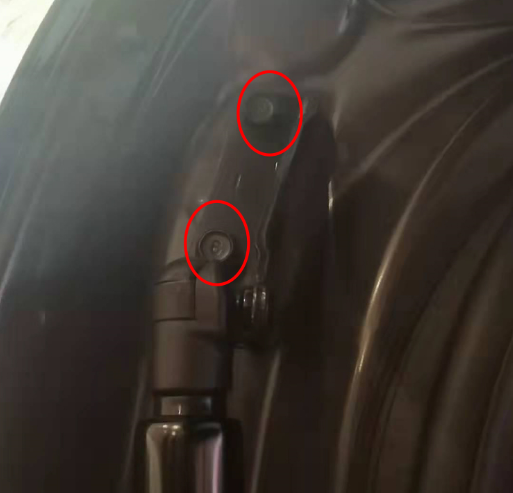

3.拆除原車車身支架左;

4.拆除原車車身支架右；

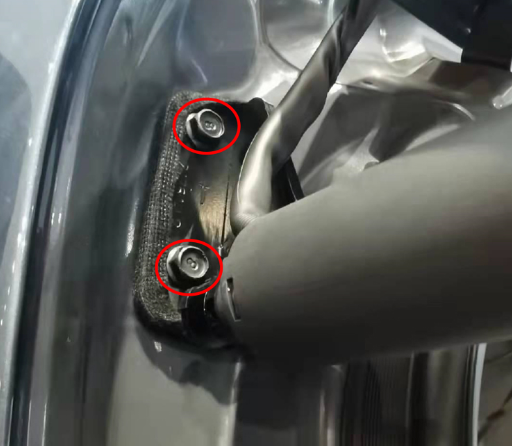

5.安裝車身支架左:用原車螺絲固定;尾門支架借用原車;

6.安裝車身支架右:用原車螺絲固定;尾門支架借用原車;

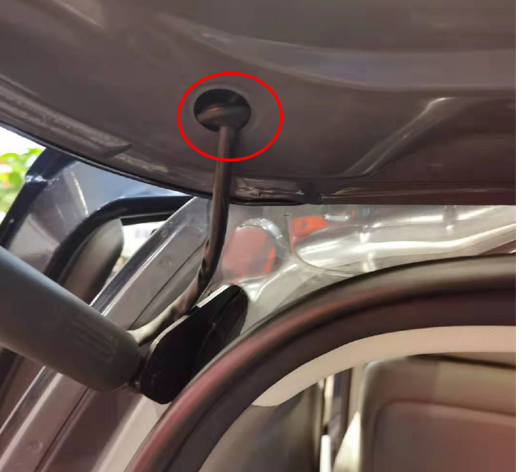

7.安裝我司左撐桿，電機端在車身，且原車孔穿線走線;

8.安裝我司右撐桿，電機端在車身，且原車孔穿線走線;

9.將我司上電吸鎖頭替換原車的鎖頭，用原車螺栓固定;

10.將我司主機在圖示位置，用支架固定安裝;

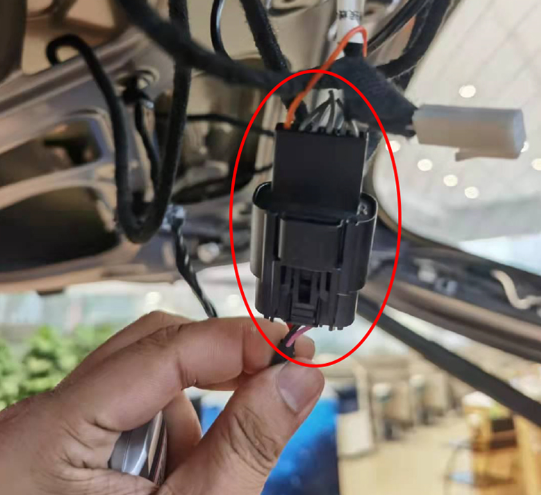

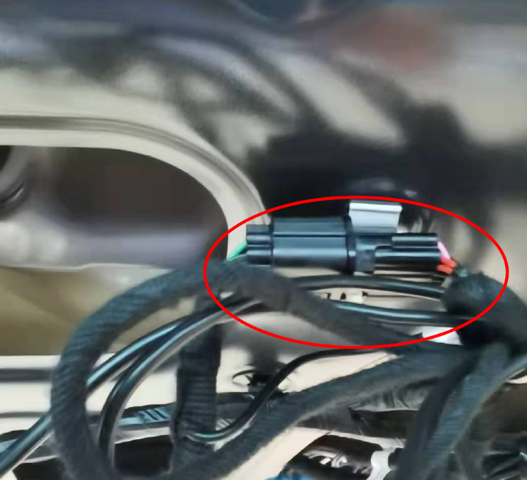

11.我司配的上門鎖轉接線,對插原車門鎖插頭;

12.將我司配的扣手轉接線，對插原車扣手插頭;

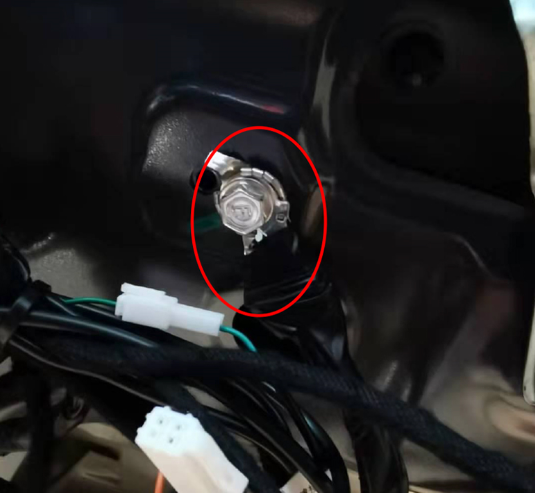

13.負極搭鐵在尾箱圖示位置原車接線柱搭鐵;

14.中控面板圖示位置，打孔安裝我司通用開關；

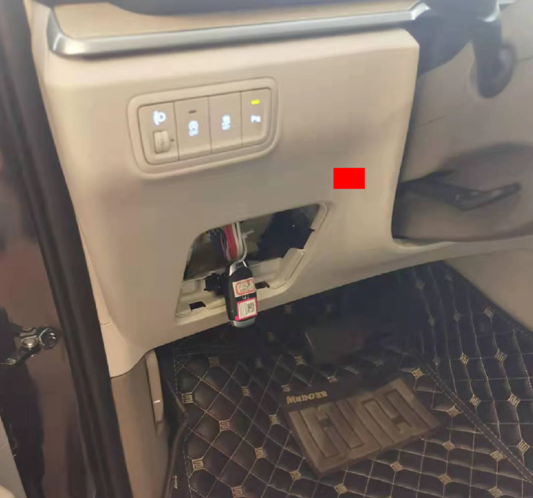

15.正極取電

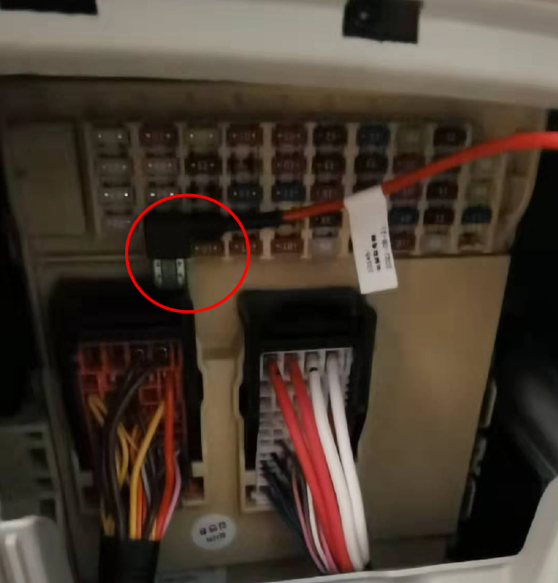

原車方向盤下邊內飾板拆開，找到原車的保險絲盒;保險絲盒從左往右數第 2 列，從下往上數第二孔位(30A 綠色保險絲)，將原車保險絲片拔出，插到我司保險絲取電器的預留孔位，再將我司保險絲取電器插入此孔位取電;注意取電器的方向!

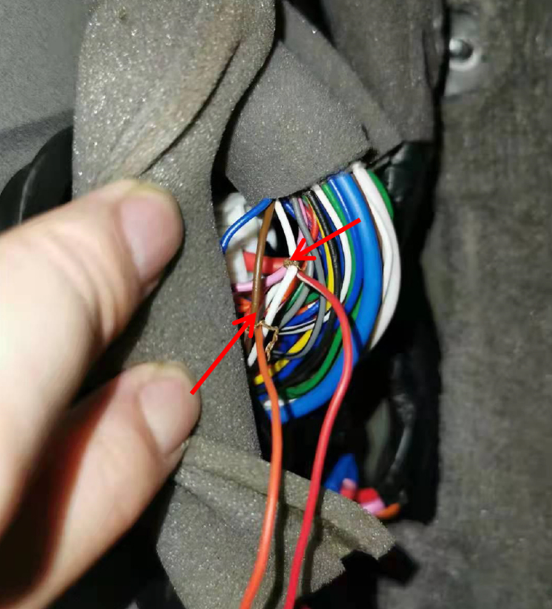

16.CAN 總線接線:

原車三角板內飾打開，可以看到圖示的兩個連接器，靠上端大的連接器內有 CAN 總線:大連接器固定好不動，從插線端視圖，最右邊一列，從下往上數:第4孔的棕色線為 CAN-L 線，破線接我司的白紅色線第 5孔的白色線為 CAN-H 線，破線接我司的黃紅色線；

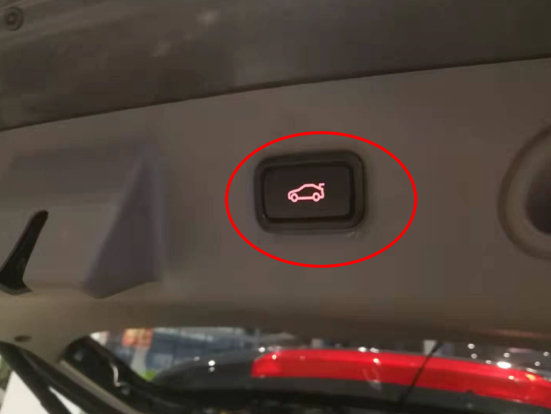

17.安裝完畢還原內時候，在內飾板原車預留位置，安裝我司專用后尾門按鍵;

特別提醒:

1.主機的其他插頭全部插好后，最后插紫色插頭;2.線束全部插好，尾門開啟狀態下，先扣上原車鎖塊，然后再電動打開一次正常后，再進行電動測試;3.控制方式說明遙控鑰匙:遙控鑰匙尾門按鍵長按控制開啟/關閉;前按鍵:長按加裝按鍵后加裝按鍵:短按;
