凱迪拉克CT4 2020款電動尾門安裝說明JC03

使用方法：

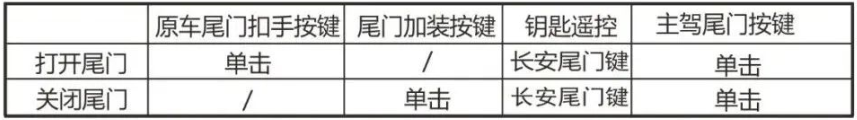

注意: 安裝說明可能與實際操作略有差異，若有不同，請根據實際情況操作或聯系我們。

一: 高度調節

將尾門調節到合適的高度，長按尾門按鍵5秒，聽到滴一聲長鳴代表高度設置成功，再次開啟時將會開到設置的高度

二:速度調節

尾門開關速度分為5個檔位，默認4擋，最低2擋，最高6擋。按住尾門鍵不放，當聽到蜂鳴器連續2聲響時，代表速度設置2擋成功，當聽到蜂鳴器連續3聲響時，代表速度設置3擋成功，以此類推。

*安裝完成后，解碼器插上電源時需進行匹配操作:電尾門調至最高處，長按尾門加裝按鍵5秒，在一聲長鳴后松開按鍵，則匹配操作完成 (重新上電需重新匹配操作)注:說明書上未說明需要接的配線則此配線不需要安裝

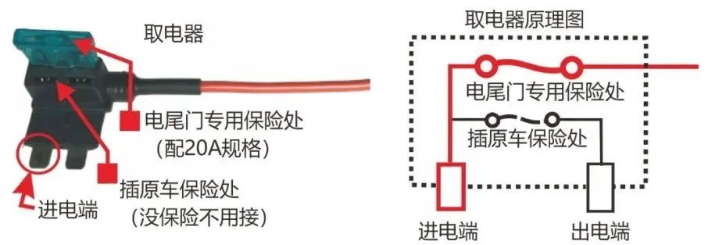

*進電端必須接原車常電保險孔帶電端，如果接反，會導致原車保險過流熔斷安裝前一定要用測電筆測量確定進電端。電流走向?yàn)樵韴D的紅線所示。

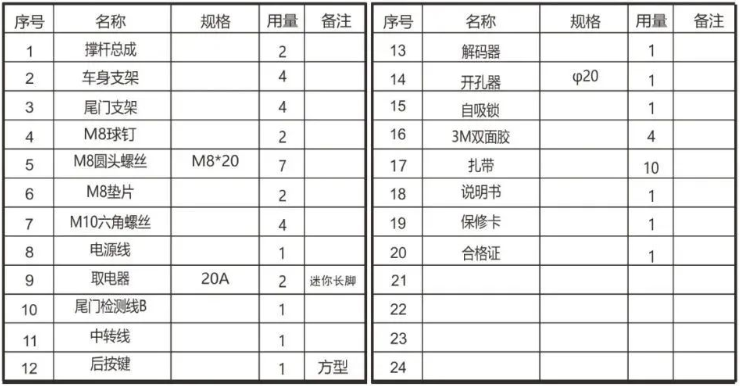

包裝清單：

安裝步驟：

1.凱迪拉克CT4車型外觀

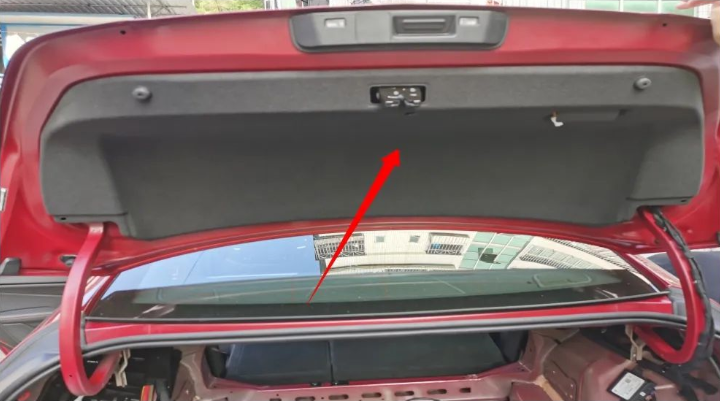

2.將下圖鎖扣飾板拆下

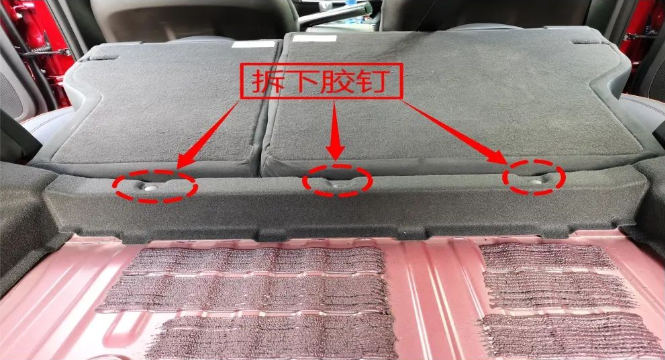

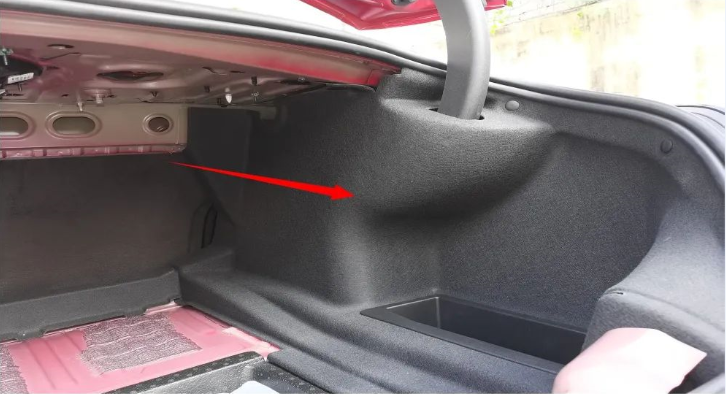

3.將下圖飾板拆下

4.將下圖左側飾板拆下

5.將下圖右側飾板拆下

6.將下圖飾板拆裝。

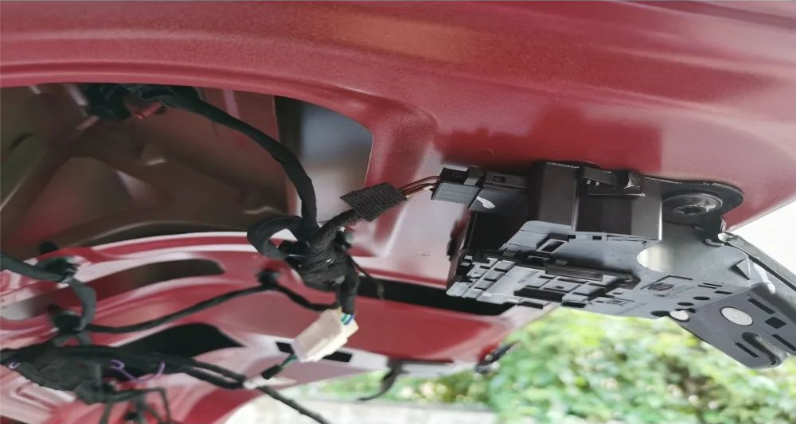

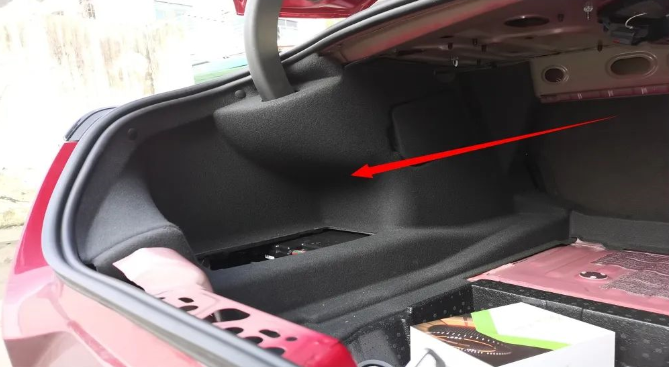

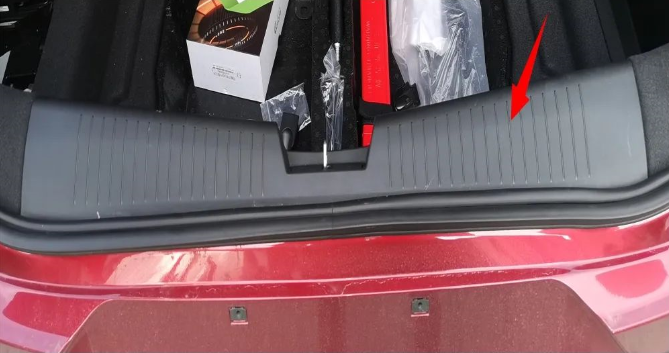

7.將下圖尾門飾板拆下.

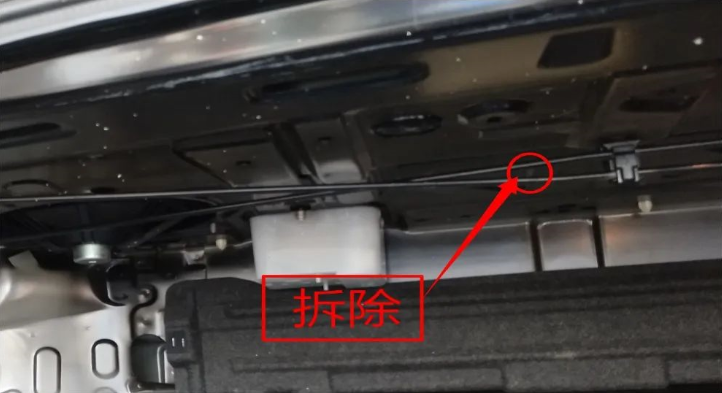

8.將原車尾門扭力桿 拆除。

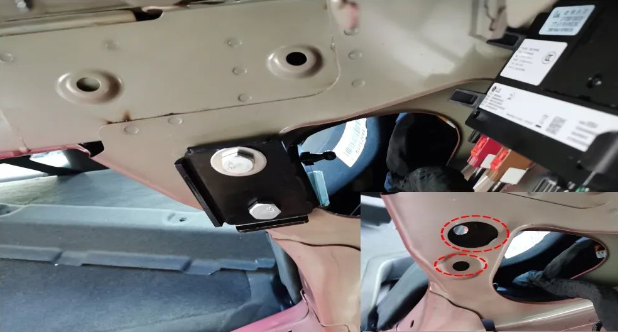

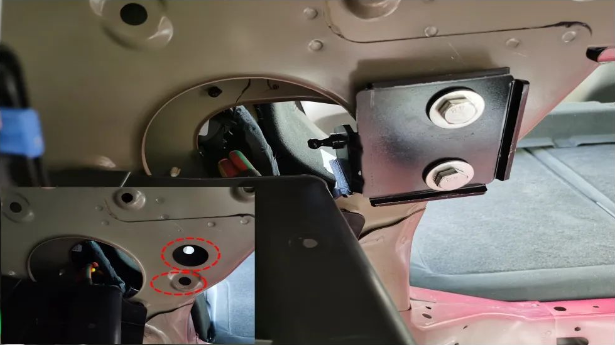

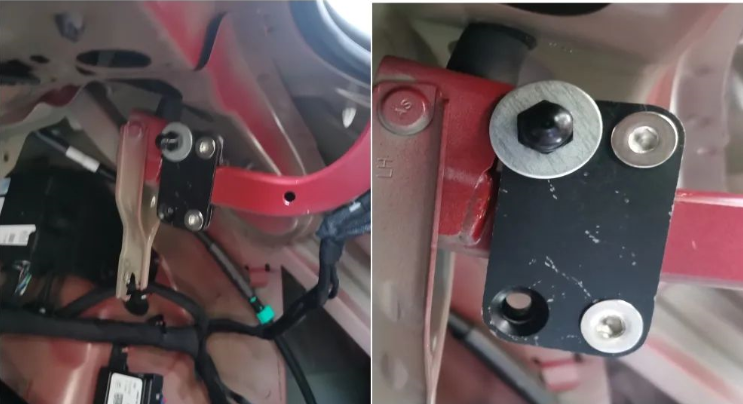

9.在下圖紅圈標注位置孔位安裝我司車身左側支架用配貨M10螺絲固定。

10.在下圖紅圈標注位置孔位安裝我司車身右側支架用配貨M10螺絲固定。

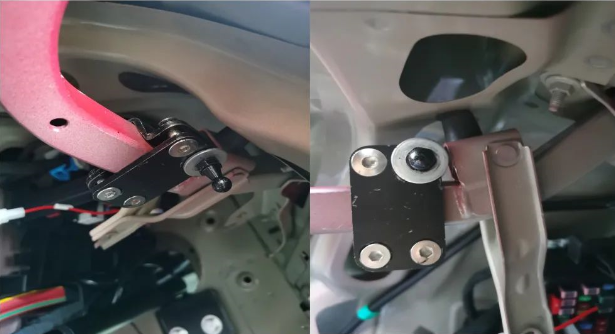

11.將我司配貨支架固定在下圖位置,用配貨M8螺絲固定。

12將我司配貨支架固定在下圖位置,用配貨M8螺絲固定

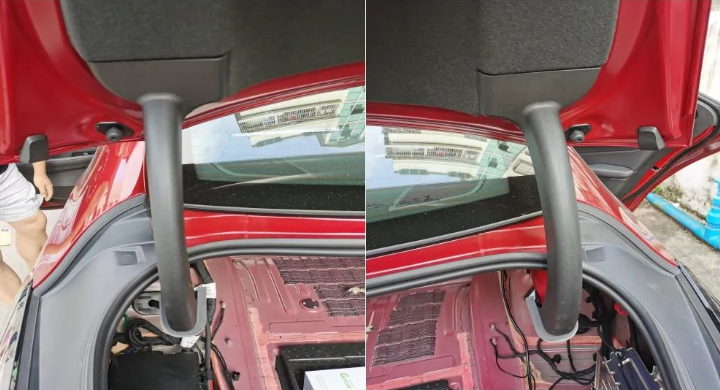

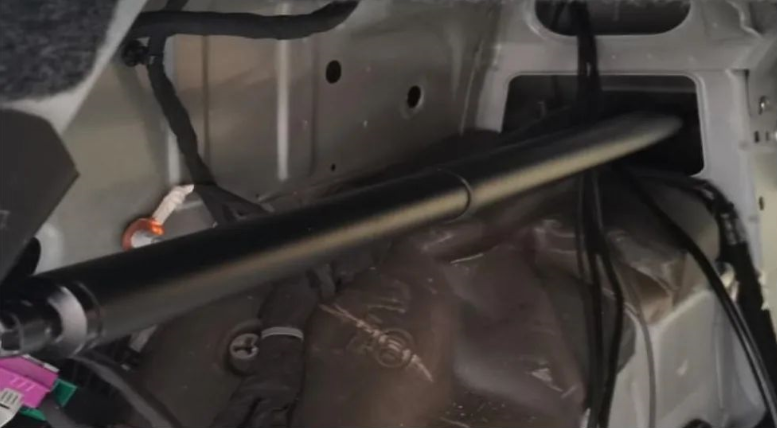

13.撐桿安裝完成示意圖(注:撐桿帶線端朝車頭方向,左右相同)

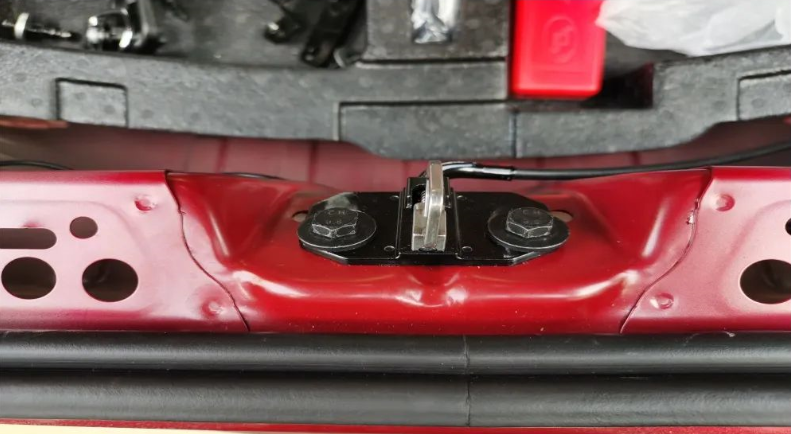

14.將原車鎖扣拆下,安裝我司配貨自吸鎖扣。

15.將自吸鎖機粘在下圖后備箱右側飾板內。

16.將原車鎖塊插頭拔下與配貨鎖塊三通插頭對插。

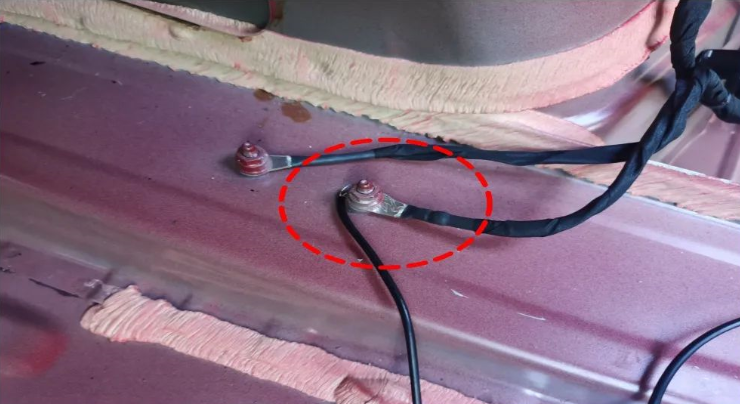

17.地線位置將我司地線固定在原車后備箱右下圖原車地線位置(見下圖)。

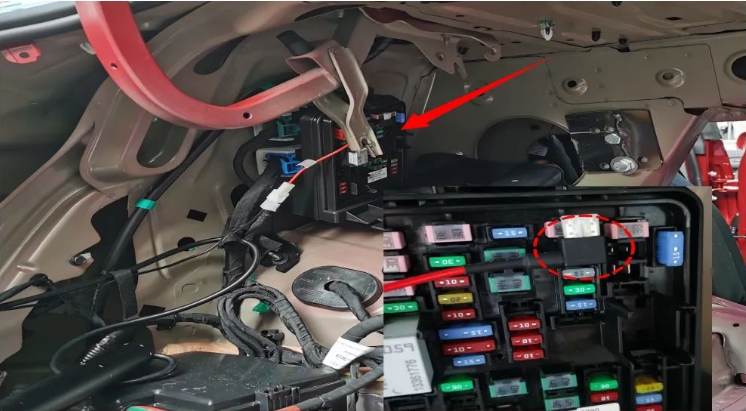

18.保險取電位置在后備箱左側飾板,注意取電器的朝(見下圖)。注: 如拔了原車保險片需將原車保險片插到配貨取電器空位上。

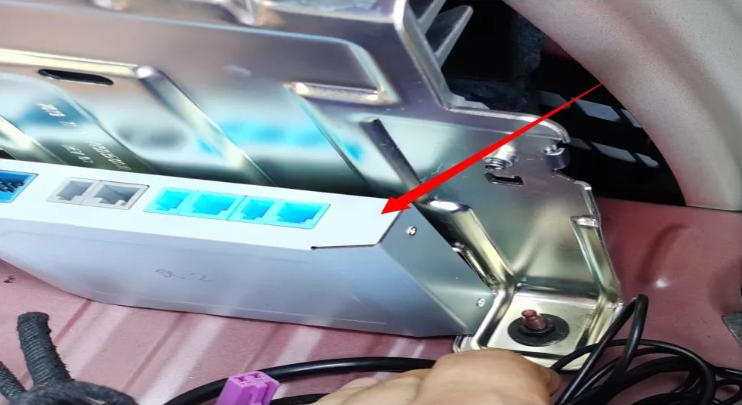

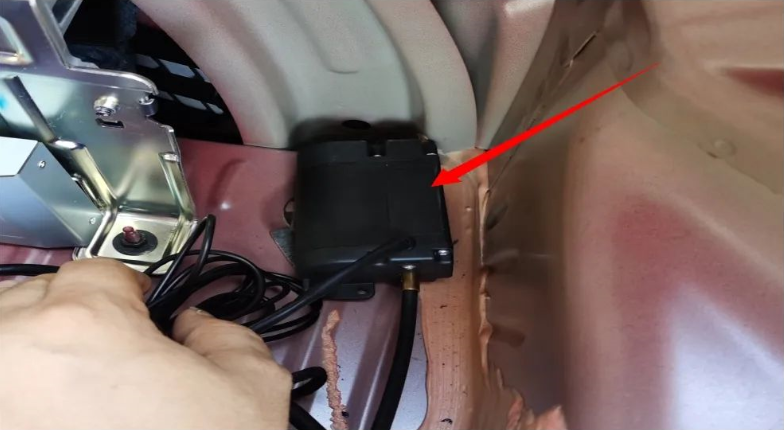

19.將控制盒固定在后備箱右側(見下圖位置)。

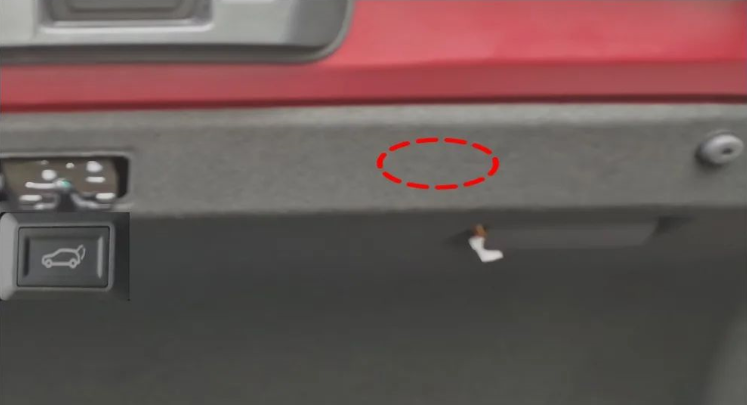

20.在下圖所示位置開孔20按尾門按鍵。

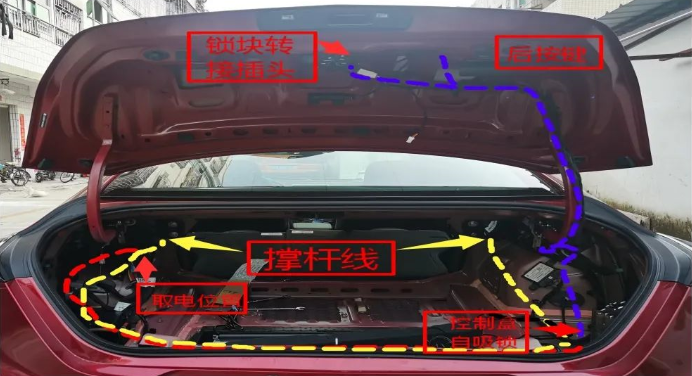

21.接線示意圖。

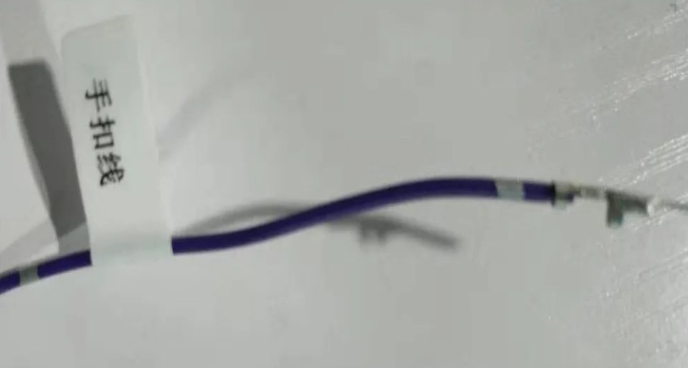

注:手扣線不用接
